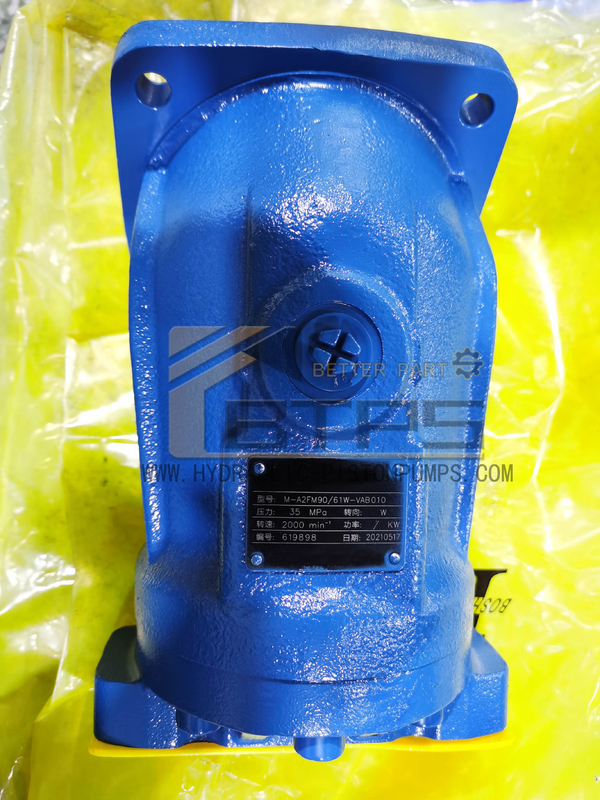

REXROTH A2FM A2 A2F28W3Z4 수압 펌프

BTPS 가용 브랜드

렉스트로스 A2FM 6X 시리즈 축 피스톤 고정 모터

다목적 고압 모터
사이즈 5... 1000
용량 압력 400bar까지
최대 압력 450bar
개방 및 폐쇄 회로
메트릭 버전

기술 데이터

A2FM 모터는 개방형 및 폐쇄형 회로에서 사용하도록 설계되었습니다.

∙ 축성 펌프 단위의 프로젝트 기획, 설치 및 시공은 자격을 갖춘 인력이 수행해야 합니다.

∙ 축 펌프 유닛을 사용하기 전에 해당 사용 설명서를 완전히 읽으십시오.

- 작동 중 및 직후 축 펌프 단위에서 화상을 입을 위험이 있습니다. 적절한 안전 조치가 취해야합니다 (예: 보호 의류를 착용).

∙ 축적 피스톤 단위의 특성은 다른 작동 조건 (운동 압력, 유체 온도) 에 따라 달라질 수 있습니다.

작업 라인 포트:

· 포트 및 고정 스레드는 최대 지정 압력을 위해 설계되었습니다.기계 또는 시스템 제조업체는 연결 요소 및 라인의 안전 요인이 지정된 작동 조건 (압) 을 충족하는지 확인해야합니다., 흐름, 수압 오일, 온도).

• 작업 라인 포트 및 기능 포트는 수압 라인만을 위한 것입니다.

이 자료에 포함된 정보와 지침을 준수해야 합니다.

이 제품은 ISO13849의 일반 기계 안전 개념에 따라 부품으로 승인 될 수 없습니다.

다음 마켓을 사용 합니다:

연결 장치:

사용된 피팅의 튼튼한 토크에 대한 제조업체의 지침을 참조하십시오.

· 장착 볼트:

DIN13에 따른 ISO 메트릭 스레드 및 ASMEB1에 따른 스레드를 가진 장착 볼트용1, 우리는 VDI2230에 따라 개별 하우스의 튼튼 모멘트를 확인하는 것이 좋습니다.

· 축 피스톤 단위용 힌트 구멍:

허용되는 최대 튼튼 모턴트 MGmax는 가루 구멍의 최대 값이며 초과되어서는 안 됩니다.

· 잠금 나사:

축 펌프 단위와 함께 공급되는 금속 잠금 나사에는 잠금 나사에 필요한 마켓 MV를 사용해야 합니다.

설치 주의 사항

가동 및 작동 중에, 축적 피스톤 단위는 항상 수압유로 채워지고 공기를 공급해야 합니다.비교적 긴 기간 동안 활동하지 않은 후에도 위의 주의 사항을 준수해야합니다., 원자력 피스톤 단위가 수압 선을 통해 수압 오일을 탱크로 다시 배출 할 수 있기 때문입니다.

특히 "트랜스미션 샤프트 업" 설치 위치에서는 기름 채우고 배기가스를 철저히 수행해야합니다. 그렇지 않으면 기름 없는 작동과 같은 위험이 발생할 것입니다.

펌프 하우스의 배수유는 가장 높은 배수구 (T1, T2) 를 통해 탱크로 배수되어야 합니다.

여러 장치의 조합에 있어서 각 장치에 대한 대응 압력이 초과되지 않도록 한다. 장비의 배수구역에 차차 압력이 존재할 때,연결된 모든 장비의 최소 허용 압력이 어떠한 경우에도 초과되지 않도록 공동 배수 선이 교체되어야 합니다.이 방법이 불가능하다면 필요하다면 별도의 배수선을 설치해야 합니다.

유리한 소음 값을 얻기 위해 모든 연결 라인은 탄력적인 요소로 분리되어야 하며 탱크 위에 설치되는 것은 피해야합니다.

모든 작동 조건에서 배수 선은 탱크의 최소 기름 수치를 낮추는 지점으로 이어져야 합니다.
